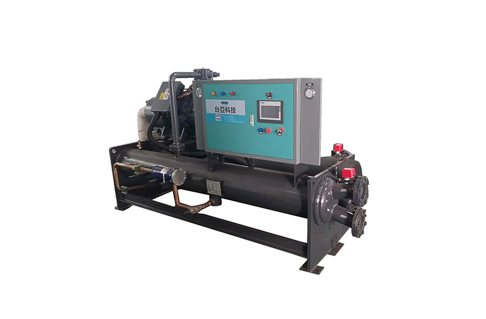

螺杆冷水机组的制冷循环可用压力焓图表示，将在下面的讨论中应用
制冷剂在蒸发器中蒸发。一定量的液态制冷剂进入蒸发器筒内的分配器，然后分配到蒸发器管束。螺杆冷水机组制冷剂在冷却蒸发管中的水时蒸发。制冷剂蒸汽在饱和点（状态点1）离开蒸发器在143

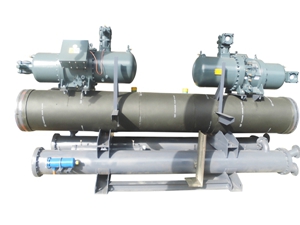

螺杆冷水机组蒸发器中产生的制冷剂蒸汽流入压缩机的吸入端，并进入通过吸入冷却的电机箱。制冷剂在进入压缩室之前围绕电机旋转并释放一定量的冷量。制冷剂在压缩机中被压缩到排放压力，润滑油被泵入压缩机有两个目的：
（1）密封两个压缩机转子之间的小间隙
（2）滚动轴承的润滑
压缩后，润滑油和制冷剂在油分离器中分离，无油制冷剂在状态点2进入冷凝器。冷凝器中的挡板使压缩的制冷剂蒸汽均匀地分布在冷凝器管束中。来自冷却塔的冷却水流入冷凝器管吸收热量并冷凝制冷剂
制冷剂在3个点流出冷凝器。在进入电子膨胀阀（状态4）之前，它首先进入过冷器，然后再冷凝。在膨胀过程中，压降导致部分制冷剂蒸发，产生的汽液混合物在状态点5处进入蒸发器分配系统。膨胀过程中的部分闪蒸气被引导至压缩机的吸入口，液体制冷剂沿蒸发器管束分布。
